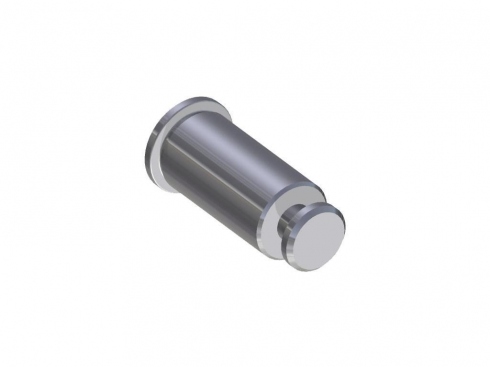

Słupki dystansowe wciskane z rowkiem
Oznaczenia:
S min - minimalna grubość blachy
d - średnica otworu
m - minimalna odległość od środka otworu do krawędzi
Wymiary
|
L ±0,13 |
A max |
B ±0,08 |
C max |
D nom |
G ±0,08 |
d1+0,08/-0 |
S 1 min |
m 1 |
S 2 |
m 2 |
S-SKC Stal nierdzewna |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
61.5 |
2 |
5,39 |
4,5 |
2,75 |
6,35 |
1,73 |
5,4 |
1,0 |
6,6 |
1,45 - 1,62 |
4,1 |
6222661502 |
|
4 |
6222661504 |
|||||||||||
|
6 |
6222661506 |
|||||||||||
|
8 |
6222661508 |
|||||||||||
|
10 |
6222661510 |
|||||||||||
|
12 |
6222661512 |
|||||||||||
|
14 |
6222661514 |
|||||||||||
|
16 |
6222661516 |
|||||||||||
|
18 |
6222661518 |
|||||||||||
|
20 |
6222661520 |
|||||||||||
|
22 |
6222661522 |
|||||||||||
|
25 |
6222661525 |
|
Wymiary otworu w panelu |
|||
|---|---|---|---|
|
A1 nom |
A2 ±0,08 |
A3 ±0,08 |
A4 min |
|
1,5 |
3,0 |
5,0 |
3,75 |
