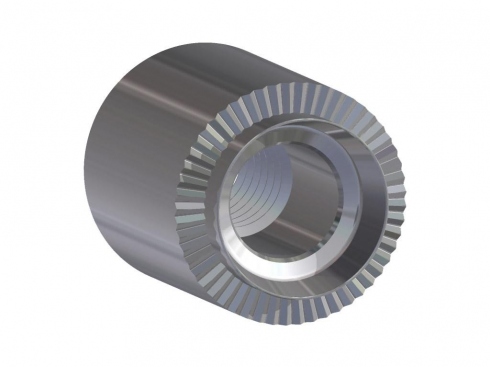

Słupki dystansowe wywijane
S-RF - Stal ocynkowana
S-RFS - Stal nierdzewna
Oznaczenia:
S min - minimalna grubość blachy
d - średnica otworu
m - minimalna odległość od środka otworu do krawędzi
XX - wymień na długość, zamień YY na SWG dla wymaganej blachy
Wymiary
|
Gwint |
A +0/-0,13 |
B ±0,15 |
d +0,05/-0 |
S-RF Stal |
S-RFS Stal nierdzewna ser300 |
|---|---|---|---|---|---|
|
M2,5 |
5,54 |
7,92 |
5,54 |
62141025XXYY |
62241025XXYY |
|
M3 |
5,54 |
7,92 |
5,54 |
62141030XXYY |
62241030XXYY |
|
M3,5 |
6,73 |
9,52 |
6,73 |
62141035XXYY |
62241035XXYY |
|
M4 |
6,73 |
9,52 |
6,73 |
62141040XXYY |
62241040XXYY |
|
M5 |
7,92 |
11,10 |
7,92 |
62141050XXYY |
62241050XXYY |
|
M6 |
9,52 |
12,70 |
9,52 |
62141060XXYY |
62241060XXYY |
|
M8 |
12,70 |
15,87 |
12,70 |
62141080XXYY |
62241080XXYY |
|
M10 |
15,87 |
19,05 |
15,87 |
62141100XXYY |
62241100XXYY |
|
M12 |
19,05 |
25,40 |
19,05 |
62141120XXYY |
62241120XXYY |
|
C ±0,13 |
8-10mm |
11-13mm |
14-16mm |
17-22mm |
|---|---|---|---|---|
|
D nom |
3,0mm |
6,0mm |
9,0mm |
12,0mm |
|
Wartosć (SWG) |
20 |
18 |
16 |
14 |
12 |
10 |
|---|---|---|---|---|---|---|
|
Grubość blachy (mm) |
0,9 - 1,0 |
1,1 - 1,4 |
1,5 - 1,7 |
1,8 - 2,2 |
2,3 - 2,8 |
2,9 - 3,4 |
