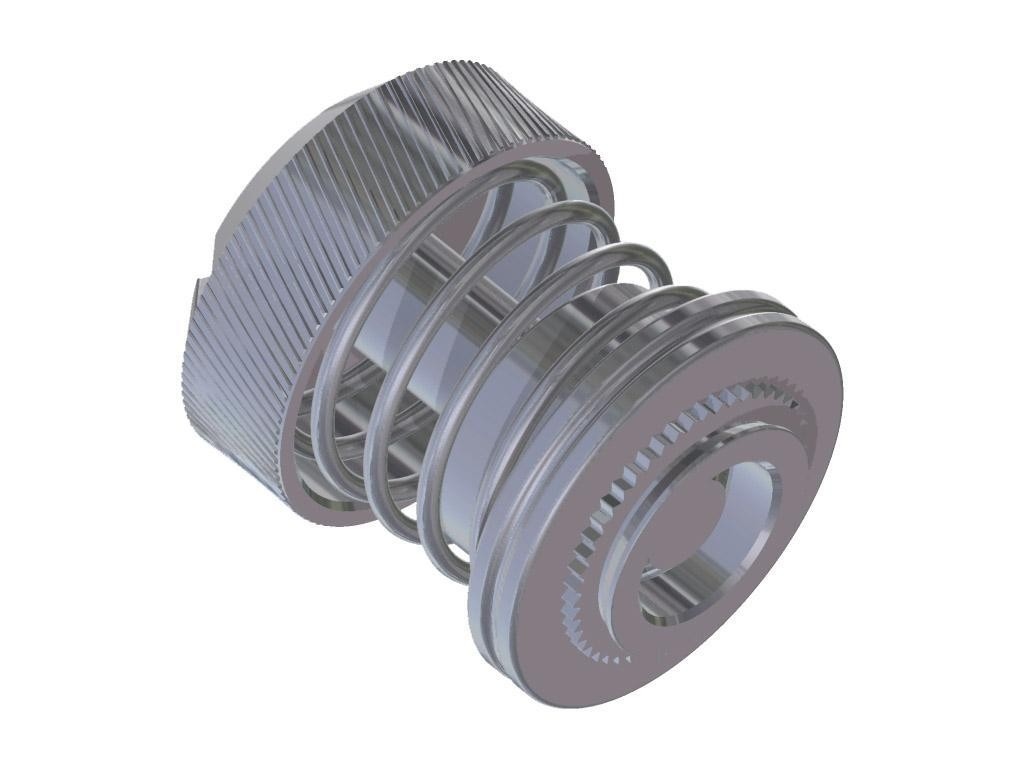

Śruby niegubne wciskane
S-PF31/S-PF32 - Stal ocynkowana
Oznaczenia:
S min - minimalna grubość blachy
d - średnica otworu
m - minimalna odległość od środka otworu do krawędzi

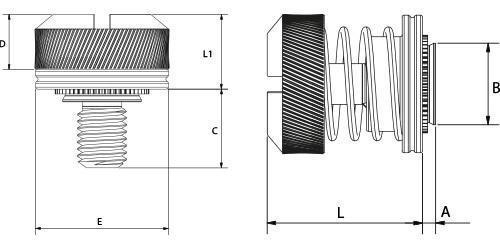

Wymiary
|
Gwint |
Kod |
Oznaczenie |
A max |
S min |
d +0,08/-0 |
B max |
L nom |
D ±0,13 |
E ±0,25 |
C ±0,4 |
L1 max |
m |
Stal ocynkowana |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
M3 |
S-PF31 |
30 |
0,97 |
1,0 |
5,5 |
5,48 |
15,11 |
5,13 |
10,31 |
7,62 |
8,26 |
6,6 |
621740301 |
|
S-PF32 |
1,48 |
1,5 |
621740302 |
||||||||||
|
M4 |
S-PF31 |
30 |
0,97 |
1,0 |
6,4 |
6,38 |
15,24 |
5,26 |
11,89 |
7,62 |
8,38 |
7,37 |
621740401 |
|
S-PF32 |
1,48 |
1,5 |
621740402 |
||||||||||
|
M5 |
S-PF31 |
30 |
0,97 |
1,0 |
8,0 |
7,98 |
15,37 |
5,59 |
13,46 |
7,62 |
8,51 |
8,38 |
621740501 |
|
S-PF32 |
1,48 |
1,5 |
621740502 |
||||||||||
|
M6 |
S-PF32 |
35 |
1,48 |
1,5 |
9,5 |
9,48 |
17,15 |
6,12 |
15,88 |
8,89 |
9,78 |
9,56 |
621740602 |
