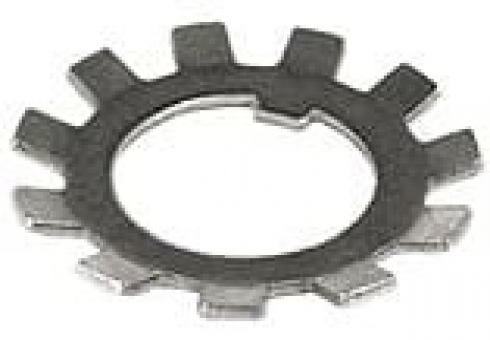

MATERIAŁ:
Stal
Wymiary
| Rozmiar MB | d1 | d2 | e | f | b1 | s | dla DIN 981 |
|---|---|---|---|---|---|---|---|
| 0 | 10 | 21 | 3 | 8,5 | 3 | 1 | KM0 |
| 1 | 12 | 25 | 3 | 10,5 | 3 | 1 | KM1 |
| 2 | 15 | 28 | 4 | 13,5 | 4 | 1 | KM2 |
| 3 | 17 | 32 | 4 | 15,5 | 4 | 1 | KM3 |
| 4 | 20 | 36 | 4 | 18,5 | 4 | 1 | KM4 |
| 5 | 25 | 42 | 5 | 23 | 5 | 1,25 | KM5 |
| 7 | 30 | 49 | 5 | 27,5 | 5 | 1,25 | KM6 |
| 7 | 35 | 57 | 6 | 32,5 | 5 | 1,25 | KM7 |
| 8 | 40 | 62 | 6 | 37,5 | 6 | 1,25 | KM8 |
| 9 | 45 | 69 | 6 | 42,5 | 6 | 1,25 | KM9 |
| 10 | 50 | 74 | 6 | 47,5 | 6 | 1,25 | KM10 |
| 11 | 55 | 81 | 8 | 52,5 | 7 | 1,5 | KM11 |
| 12 | 60 | 86 | 8 | 57,5 | 7 | 1,5 | KM12 |
| 13 | 65 | 92 | 8 | 62,5 | 7 | 1,5 | KM13 |
| 14 | 70 | 98 | 8 | 66,5 | 8 | 1,5 | KM14 |
| 15 | 75 | 104 | 8 | 71,5 | 8 | 1,5 | KM15 |
| 16 | 80 | 112 | 10 | 76,5 | 8 | 1,75 | KM16 |
| 17 | 85 | 119 | 10 | 81,5 | 8 | 1,75 | KM17 |
| 18 | 90 | 126 | 10 | 86,5 | 10 | 1,75 | KM18 |
| 19 | 95 | 133 | 10 | 91,5 | 10 | 1,75 | KM19 |
| 20 | 100 | 142 | 12 | 96,5 | 10 | 1,75 | KM20 |
| 21 | 105 | 145 | 12 | 100,5 | 12 | 1,75 | KM21 |
| 22 | 110 | 154 | 12 | 105,5 | 12 | 1,75 | KM22 |
| 23 | 115 | 159 | 12 | 110,5 | 12 | 2 | KM23 |
| 24 | 120 | 164 | 14 | 115 | 12 | 2 | KM24 |
| 25 | 125 | 170 | 14 | 120 | 12 | 2 | KM25 |
| 26 | 130 | 175 | 14 | 125 | 12 | 2 | KM26 |
| 27 | 135 | 185 | 14 | 130 | 14 | 2 | KM27 |
| 28 | 140 | 192 | 16 | 135 | 14 | 2 | KM28 |
| 29 | 145 | 202 | 16 | 140 | 14 | 2 | KM29 |
| 30 | 150 | 205 | 16 | 145 | 14 | 2 | KM30 |
