Do dyspozycji są kondensatory o pojemności od 66.000µF do 130.000µF. Napięcie zgrzewania można regulować od 50-200 woltów. Wyświetlacz graficzny, czytelny również w słońcu, przedstawia łatwe do odczytania ustawienia i aktualny stan. Ekspresyjne ikony i logicznie zbudowane menu zapewnia operatorowi przejrzyste, uporządkowane sterowanie za pomocą zaledwie trzech przycisków niezależnie od języka. Powtarzalne napięcie zgrzewania, precyzyjna i automatyczna kontrola wszystkich elementów sekwencji funkcjonalnych zapewniają doskonałą jednorodność spawania.
Informacje techniczne
|
Elementy |
Pistolet kontaktowy P05-K |
Pistolet z windą P05-S |
||||||
|
Stal miedziowana |
Stal nierdzewna |
Aluminium |
Mosiądz |
Stal miedziowana |
Stal nierdzewna |
Aluminium |
Mosiądz |
|
|
Trzpienie z gwintem |
M3 - M10 |
M3 - M10 |
M3 - M6 |
M3 - M8 |
M3 - M10 |
M3 - M10 |
M4 - M6 |
M3 - M8 |
|
M8 |
M8 | |||||||
|
Trzpienie bez gwintu |
Ø3 - Ø8 |
Ø3 - Ø8 |
Ø3 - Ø6 |
Ø3 - Ø7,1 |
Ø3 - Ø8 |
Ø3 - Ø8 |
Ø3 - Ø6 |
Ø3 - Ø7,1 |
|
Ø6 |
Ø7,1 | |||||||
|
Trzpienie z gwintem wewnętrznym |
M3 - M6 |
M3 - M6 |
M4 |
M3 - M5 |
M3 - M6 |
M3 - M6 |
M3 - M4 |
M3 - M5 |
|
M5 |
M5 | |||||||
|
Styki konektorowe |
FL1/FL2 |
FL1/FL2 |
FL1/FL2 |
FL1/FL2 |
FL1/FL2 |
FL1/FL2 |
FL1/FL2 |
FL1/FL2 |
|
Trzpienie z grubym gwintem |
T5 |
T5 |
T5 |
T5 |
||||
|
Dobrze zgrzewalne |
Zgrzewalne |
|---|
|

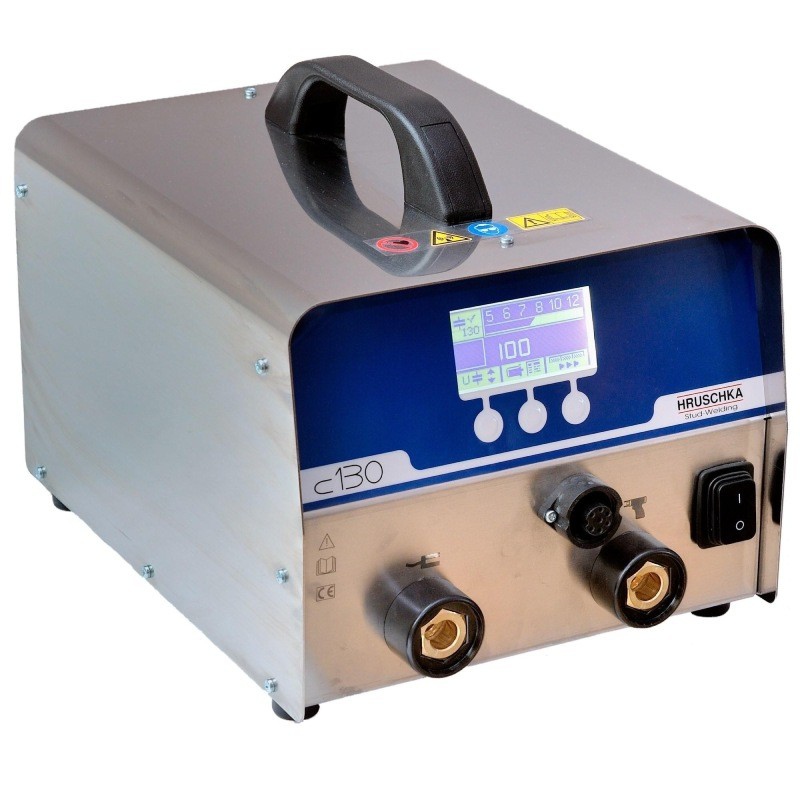

Typ |
C130 |
|---|---|
|
Źródło energii |
Aluminiowe kondensatory |
|
Pojemność kondensatorów |
Opcjonalnie od 66.000μF do 132.000μF |
|
Napięcie ładowania |
50 - 200V płynna regulacja ± 1V |
|
Maksymalna energia ładowania |
1320 Ws lub 2640 przy 200V |
|
Prędkość zgrzewania |
Ø3 mm - 40 trzpieni/Min. Ø10mm - 5 trzpieni/Min. |
|
Kontrola ładowania |
elektryczna: odporna na przepięcia, monitorowana temperatura |
|
Sterowanie |
mikro kontroler: 16 bit, 20MHz, Flash |
|
Wyświetlacz |
LCD: DSTN, 128 x 64 pikseli, czytelny na słońcu |
|
Metody zgrzewania |
Kontaktowe i z opóźnieniem |
|
Podłączenie przewodów |
wmontowane gniazda: 35/50 mm² z szybkim zamykanym konektorem |
|
Przyłącze sieciowe |
Automatyczne (90 - 120 V, 50 - 60 Hz / 190 - 240 V, 50 - 60 Hz) |
|
Zużycie energii |
500 VA (maksymalne) |
|
Obudowa/ współczynnik ochrony |
Stal nierdzewna: WS 1.4016 / IP23 |
|
Warunki robocze |
Temperatura: -10...45° CC (Pracy), -10...70° (Magazynowania) / Wilgotność:80% |
|
Waga |
9,6kg |
|
Wymiary |
235 x 185 x 285 mm (szerokość x wysokość x głębokość) |
